光学棒镜：从经典设计到前沿应用的技术解析
2026-7-27
光学棒镜（Rod Lens）是一种外形呈圆柱形、端面经抛光处理的特殊光学元件。与传统透镜不同，它利用光线在柱状介质中的折射或内部梯度折射率分布，实现对光束的特殊调控——或聚焦为一条高能量密度的直线，或在狭小空间中完成长距离图像传输。在精密光学、医疗成像、激光加工等领域，棒镜扮演着越来越关键的角色。
一、什么是光学棒镜

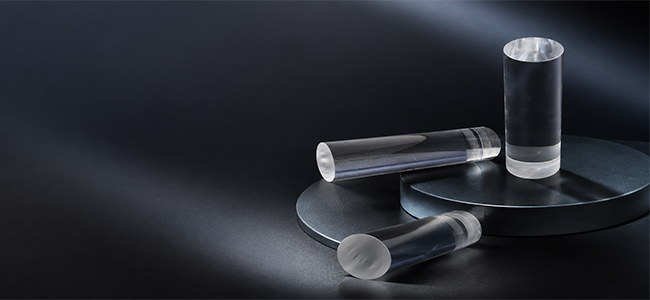

棒镜本质上是一种特殊的圆柱形光学元件。其侧面经高度抛光，两端磨光，外形类似于一根细长的玻璃棒。光线进入棒镜后，通过柱状介质内部的折射与反射路径实现光束的整形与传输。
从材料角度看，常见的光学棒镜主要采用H-K9L光学玻璃、F2玻璃，以及紫外级熔融石英等材料制成，可根据应用波段和透过率要求进行选型。在可见光波段，H-K9L是通用选择；而在紫外或高功率激光场景下，紫外级熔融石英因其低热膨胀系数和高透光性成为首选。
在精度方面，高性能棒镜的直径公差可控制在±0.02mm以内，表面质量可达20/10级别，表面精度达到λ/6@633nm水平。部分高精度产品甚至可达到直径公差±0.0075mm、表面质量10/5的极致水平。这些数据意味着，棒镜的表面平滑度和尺寸一致性已经达到超精密光学级别。
二、工作原理：折射成像与梯度折射率
棒镜的工作机制主要分为两种类型。
第一种是传统折射型棒镜。 光线通过棒镜端面进入圆柱介质，在柱体内沿直线传播，从另一端面出射。其光学行为类似于柱面透镜，可将准直光束聚焦为一条直线，而非一个光点。这一特性在激光线扫描、条形码读取等场景中具有独特价值。
第二种是梯度折射率（GRIN）棒镜。 这类棒镜的折射率从中心向边缘呈梯度递减分布。光线在其中沿平滑曲线传播，实现类似传统透镜的聚焦或准直效果，却无需曲面表面。这种设计使棒镜能够在保持平端面的同时具备聚焦能力，极大简化了装配工艺。
三、医疗领域的核心应用：硬管内窥镜
棒镜最经典、最具技术含量的应用场景是硬管内窥镜的中继转像系统。
传统硬性内窥镜的中继系统由多个薄透镜按次序排列而成，存在光轴一致性差、光传输效率低的缺陷。Hopkins棒状透镜的出现彻底改变了这一局面。 这种棒镜长度较长、相对孔径可达1:6，光传输能力相比传统设计提升至原来的9~11倍。同时，由于转像系统结构对称，系统不产生垂轴像差，而球差与色差可由胶合的负透镜单独校正，像散则依赖于棒状透镜组距离的变化而得以校正。
下表对比了传统薄透镜中继系统与棒镜中继系统的关键差异：
在超细内窥镜领域，棒镜的价值更加凸显。一项发表于《应用光学》的研究展示了通光口径仅0.8mm、单根长度小于6mm的超细棒镜设计——整个系统由物镜、5组棒镜和目镜组成，工作长度达121mm，像方分辨率达到113.5 lp/mm，达到衍射极限。值得注意的是，该设计采用球面镜而非非球面镜，有效控制了加工成本和难度。
然而，超细棒镜的设计面临一个核心矛盾：棒镜组数越多，球差、场曲、轴向偏差成倍增长，装配误差也随之累积。为此，研究人员提出了四胶合Hopkins棒状透镜方案：通过将三胶合棒镜进一步优化为四胶合结构，使场曲在棒镜系统内部即得到校正，而非依赖目镜补偿，为后续系统设计提供了极大便利。
在制造层面，传统的Hopkins棒镜系统采用对称胶合透镜结构，但小口径胶合困难且成本高昂。针对这一痛点，近年来的技术路径是不采用胶合透镜，而采用透镜相互支撑的方式。通过优化透镜曲面设计，实现空气间隔为0的组间配合，在保证有效通光口径的同时避免了胶合工艺的难题。这一方案还使应用该棒镜的内窥镜可实现高温高压消毒，对临床应用意义重大。
四、其他典型应用场景
激光加工与光束整形。 在激光切割、焊接场景中，棒镜可将激光束聚焦成一条能量密度高、线型笔直无弯曲的直线，实现比传统点聚焦更高效的线扫描加工。
棒状透镜阵列（Rod Lens Array）。 通过将多根棒镜按特定间距排列成阵列，可实现原稿图像的等倍聚焦，常用于扫描仪、复印机等设备的光学系统，是实现设备小型化的核心元件。
光通讯与精密测量。 棒镜利用全内反射原理在棒内传输光线，或作为匀光棒将非均匀光斑整合为均匀线光源，在光通讯器件和光学测量仪器中均有应用。
五、技术发展趋势
当前光学棒镜技术正在向更高精度、更小尺寸、更低成本三个方向演进。
在精度端，直径公差±0.02mm、表面质量20/10已成为高精密产品的常规指标，部分高端应用已迈向直径公差±0.0075mm、表面质量10/5的水平。在尺寸端，0.8mm通光口径的超细棒镜已成功应用于样机验证，替代了造价昂贵且存在摩尔纹缺陷的传像纤维方案，实现了更高的分辨率。在制造端，摒弃胶合、采用透镜相互支撑的设计方案正在打破传统工艺的限制，使高性能棒镜在控制成本的同时具备可量产性。
从材料路线来看，H-K9L光学玻璃和紫外级熔融石英是两大主流方向，分别对应可见光/近红外和紫外/高功率两大应用场景。
一、什么是光学棒镜
棒镜本质上是一种特殊的圆柱形光学元件。其侧面经高度抛光，两端磨光，外形类似于一根细长的玻璃棒。光线进入棒镜后，通过柱状介质内部的折射与反射路径实现光束的整形与传输。
从材料角度看，常见的光学棒镜主要采用H-K9L光学玻璃、F2玻璃，以及紫外级熔融石英等材料制成，可根据应用波段和透过率要求进行选型。在可见光波段，H-K9L是通用选择；而在紫外或高功率激光场景下，紫外级熔融石英因其低热膨胀系数和高透光性成为首选。
在精度方面，高性能棒镜的直径公差可控制在±0.02mm以内，表面质量可达20/10级别，表面精度达到λ/6@633nm水平。部分高精度产品甚至可达到直径公差±0.0075mm、表面质量10/5的极致水平。这些数据意味着，棒镜的表面平滑度和尺寸一致性已经达到超精密光学级别。
二、工作原理：折射成像与梯度折射率
棒镜的工作机制主要分为两种类型。
第一种是传统折射型棒镜。 光线通过棒镜端面进入圆柱介质，在柱体内沿直线传播，从另一端面出射。其光学行为类似于柱面透镜，可将准直光束聚焦为一条直线，而非一个光点。这一特性在激光线扫描、条形码读取等场景中具有独特价值。
第二种是梯度折射率（GRIN）棒镜。 这类棒镜的折射率从中心向边缘呈梯度递减分布。光线在其中沿平滑曲线传播，实现类似传统透镜的聚焦或准直效果，却无需曲面表面。这种设计使棒镜能够在保持平端面的同时具备聚焦能力，极大简化了装配工艺。
|
类型 |
原理 |
核心优势 |
典型应用 |
|
折射型棒镜 |
光线在圆柱介质中沿直线传播 |
结构简单、易于加工 |
激光线扫描、条形码读取 |
|
GRIN棒镜 |
折射率中心向边缘梯度递减 |
平端面聚焦、装配简便 |
微型成像系统、光纤耦合 |
三、医疗领域的核心应用：硬管内窥镜
棒镜最经典、最具技术含量的应用场景是硬管内窥镜的中继转像系统。
传统硬性内窥镜的中继系统由多个薄透镜按次序排列而成，存在光轴一致性差、光传输效率低的缺陷。Hopkins棒状透镜的出现彻底改变了这一局面。 这种棒镜长度较长、相对孔径可达1:6，光传输能力相比传统设计提升至原来的9~11倍。同时，由于转像系统结构对称，系统不产生垂轴像差，而球差与色差可由胶合的负透镜单独校正，像散则依赖于棒状透镜组距离的变化而得以校正。
下表对比了传统薄透镜中继系统与棒镜中继系统的关键差异：
|
对比项 |
传统薄透镜中继系统 |
棒镜中继系统 |
|
光传输效率 |
基准值 |
提升9~11倍 |
|
光轴一致性 |
差，逐片累积误差 |
优，整体结构稳定 |
|
垂轴像差 |
存在 |
结构对称，不产生 |
|
装配复杂度 |
高，多片依次装调 |
低，整体组件装配 |
在超细内窥镜领域，棒镜的价值更加凸显。一项发表于《应用光学》的研究展示了通光口径仅0.8mm、单根长度小于6mm的超细棒镜设计——整个系统由物镜、5组棒镜和目镜组成，工作长度达121mm，像方分辨率达到113.5 lp/mm，达到衍射极限。值得注意的是，该设计采用球面镜而非非球面镜，有效控制了加工成本和难度。
然而，超细棒镜的设计面临一个核心矛盾：棒镜组数越多，球差、场曲、轴向偏差成倍增长，装配误差也随之累积。为此，研究人员提出了四胶合Hopkins棒状透镜方案：通过将三胶合棒镜进一步优化为四胶合结构，使场曲在棒镜系统内部即得到校正，而非依赖目镜补偿，为后续系统设计提供了极大便利。
在制造层面，传统的Hopkins棒镜系统采用对称胶合透镜结构，但小口径胶合困难且成本高昂。针对这一痛点，近年来的技术路径是不采用胶合透镜，而采用透镜相互支撑的方式。通过优化透镜曲面设计，实现空气间隔为0的组间配合，在保证有效通光口径的同时避免了胶合工艺的难题。这一方案还使应用该棒镜的内窥镜可实现高温高压消毒，对临床应用意义重大。
四、其他典型应用场景
激光加工与光束整形。 在激光切割、焊接场景中，棒镜可将激光束聚焦成一条能量密度高、线型笔直无弯曲的直线，实现比传统点聚焦更高效的线扫描加工。
棒状透镜阵列（Rod Lens Array）。 通过将多根棒镜按特定间距排列成阵列，可实现原稿图像的等倍聚焦，常用于扫描仪、复印机等设备的光学系统，是实现设备小型化的核心元件。
光通讯与精密测量。 棒镜利用全内反射原理在棒内传输光线，或作为匀光棒将非均匀光斑整合为均匀线光源，在光通讯器件和光学测量仪器中均有应用。
|
应用领域 |
功能 |
优势 |
|
硬管内窥镜 |
中继转像 |
光传输效率高、像差控制优、可高温消毒 |
|
激光加工 |
光束整形为线光斑 |
线型笔直、能量密度高 |
|
棒状透镜阵列 |
等倍成像 |
小型化、适用于扫描/复印设备 |
|
光通讯与精密测量 |
匀光/光线传输 |
全内反射低损耗、均匀性佳 |
五、技术发展趋势
当前光学棒镜技术正在向更高精度、更小尺寸、更低成本三个方向演进。
在精度端，直径公差±0.02mm、表面质量20/10已成为高精密产品的常规指标，部分高端应用已迈向直径公差±0.0075mm、表面质量10/5的水平。在尺寸端，0.8mm通光口径的超细棒镜已成功应用于样机验证，替代了造价昂贵且存在摩尔纹缺陷的传像纤维方案，实现了更高的分辨率。在制造端，摒弃胶合、采用透镜相互支撑的设计方案正在打破传统工艺的限制，使高性能棒镜在控制成本的同时具备可量产性。
从材料路线来看，H-K9L光学玻璃和紫外级熔融石英是两大主流方向，分别对应可见光/近红外和紫外/高功率两大应用场景。
