在光学设计中，直角棱镜（Right Angle Prism）是一种看似简单却极为精妙的元件。它利用全内反射（Total Internal Reflection, TIR）原理，以极低的损耗实现光路转折——这种特性使它成为反射镜的“进阶替代品”。但要想真正用好直角棱镜，有几个关键的物理细节必须搞清楚。


细节一：90°转折与180°回反，取决于光从哪一面进

直角棱镜最核心的功能，是让光路发生90°或180°的偏转，而具体实现哪种功能，完全取决于入射面选择。

当作90°反射镜时，光从棱镜的一个直角面入射，在斜面的玻璃/空气界面发生一次全内反射，然后从另一个直角面出射。这相当于用一个棱镜替代了平面反射镜，但反射率理论上可达100%（不计入射和出射表面的微小透射损耗）。

当作180°后向反射镜时，光从棱镜的斜面入射，在两个直角面上各发生一次全内反射，最后从斜面以与入射光平行的方向出射。更关键的是，这种180°偏转与入射角度无关——即便入射光方向略有变化，出射光仍会保持反向平行。这个特性在需要光路“原路返回”的系统中非常实用。

细节二：全内反射的高效性背后，有严格的临界角约束

全内反射听起来很美好——理论上100%的反射率，远超任何金属镀膜镜面。但这有一个前提：入射角必须大于材料-空气界面的临界角。

对于常见的N-BK7玻璃（折射率约1.52），临界角约为41°。直角棱镜的几何设计正好利用了这一点——在45°的斜面入射角下，光在玻璃-空气界面处必然满足全内反射条件。但若棱镜的安装角度出现偏差，或入射光不垂直于入射面，就可能破坏全内反射条件，导致部分能量“泄漏”出去，反射率急剧下降。

对于红外材料如多光谱硫化锌（ZnS MS），其折射率约2.37（10.6μm处），临界角更低（约25°），全内反射更容易实现。但设计时仍需注意入射角裕量，尤其是在宽波段或多角度系统中。

细节三：光束的偏振态会因全内反射而改变

这是很多工程人员容易忽视的一点：全内反射会引起入射光的偏振态变化。

当光在界面发生全内反射时，s偏振和p偏振的反射相移不同，这种差异会导致线偏振光变成椭圆偏振光。对于多数成像或照明应用，这一效应可能无关紧要；但对于干涉测量、偏振成像或激光系统，则可能引入不可忽略的误差。

如果需要在保持偏振态的同时利用全内反射，可以考虑在棱镜斜面镀制相位补偿膜层，或者改用金属反射镀膜来替代全内反射——但此时反射率会从100%下降到90%+水平。

小结

直角棱镜的全内反射应用，看似是“45°角+玻璃/空气界面”的简单组合，但背后涉及光路几何、临界角约束和偏振效应三个关键物理细节。只有在设计阶段充分理解这些细节，才能让这个看似基础的光学元件发挥出真正的性能优势。

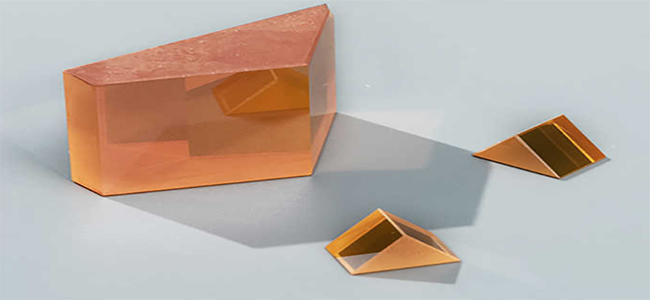

如果您需要在红外波段使用直角棱镜，多光谱硫化锌材料因其在可见-红外宽波段（0.4~12μm）的低吸收特性，是兼顾可见光对准和红外成像的理想选择。
