170°锥角反射镜：让高斯光变成均匀环形光的一种简洁方案
2026-6-17
在激光加工、激光雷达、光学测量等领域，如何将常见的圆形高斯光束整形为能量分布均匀的环形光束，是一个经典且重要的工程问题。传统方案往往依赖轴锥镜、衍射光学元件或空间光调制器等复杂器件，但存在成本高、装调敏感、损伤阈值受限等痛点。
一种更简洁、更经济的替代方案正在获得越来越多的关注——170°锥角镀铝反射镜。
一、为什么是170°？
首先需要理解一个基本的几何光学关系。
一个锥角为θ的圆锥反射镜（θ定义为锥顶角），当一束平行光沿轴向入射时，经锥面反射后会形成一个环形光束。环形光的发散半角与锥角直接相关：
当θ = 180°时，锥镜退化为一个平面镜，反射光仍为平行光，不形成环形；
当θ < 180°时，反射光会向外或向内偏折，具体取决于入射面与反射面的几何关系。
对于170°锥角（即锥面与对称轴的夹角仅为5°），平行光入射后会形成一个小角度向外发散的环形光束。其显著特点是：
环壁薄：环形光的径向厚度几乎等于入射光束的直径；
环直径可控：通过调整锥镜与目标面之间的距离，可以线性改变环形光的直径；
能量分布均匀：这是锥面反射与平面反射的本质差异。
与轴锥镜不同，锥角反射镜利用反射而非透射原理工作。这一差异带来两个直接优势：
一是可用于高功率激光系统（无需考虑透射材料的吸收与热透镜效应）；
二是铝膜在宽光谱范围内保持高反射率（紫外至红外通用）。
二、从高斯光到环形光：发生了什么变化？
典型的激光器输出光斑为高斯分布——中心能量高、边缘能量低。这种分布在某些场景（如激光切割）是需要的，但在激光热处理、环形激光雷达、激光打孔等领域，人们往往希望能量集中在一个圆环上，而中心区域能量尽可能低。
使用170°锥角反射镜进行光束整形，其工作原理可概括为三个步骤：
准直平行光入射：激光经过扩束准直后变为平行光，沿锥镜轴线射向底面区域；
锥面反射展开：光线在锥面上发生反射，不同径向位置的光线被反射到不同的方位角上，形成连续的环形；
远场形成均匀环：在足够远的观察面上，原始高斯光束的能量被“拉伸”并均匀地铺展到整个环形区域内。
实测效果：使用Φ25mm、170°锥角、镀铝膜的K9锥镜，对波长632.8nm的准直He-Ne激光（光斑直径8mm）进行整形，在1米处获得的环形光斑——环宽约8mm，环直径约175mm，环上能量不均匀度可控制在±15%以内。若无额外调制，这是锥镜直接输出的典型水平。
三、应用场景
170°锥角反射镜的简洁方案已在多个领域获得验证性应用：
激光雷达（LiDAR）发射端：将激光能量分布于环形区域，实现对周围环境的周向扫描，中心盲区自然留出用于接收光学系统。
激光热处理：环形光斑可实现对管材、轴承等环形工件的均匀加热，避免中心过烧。
机器视觉环形照明：配合同轴光路，实现对高反光、深孔零件的无阴影照明。
光学标定：产生已知尺寸的环形光斑，用于标定相机畸变或测量系统线宽。
四、选型时的两个关键提醒
如果你正在考虑将170°锥角反射镜用于实际项目，以下两点值得留意：
1. 锥角精度的实际影响
170°是标称值。±0.1°的角度偏差会导致环直径约5%的变化。对环直径精度要求高的系统（如精密测量），建议要求供应商提供实测角度数据（可用三坐标或干涉法测角）。
2. 铝膜保护的现实考量
标准保护铝膜在可见光波段反射率约90%-94%。若使用环境存在高湿度或腐蚀性气氛，应明确要求离子辅助沉积的SiO₂保护层（厚度80-120nm），并索要老化测试数据。若用于紫外波段（＜350nm），需换用紫外增强铝膜（加MgF₂层）。
五、结语
光学系统的设计往往遵循一个朴素原则：能用反射解决的，尽量不用透射；能用单元件解决的，尽量不用多元件。170°锥角镀铝反射镜正是这一原则的典型产物——用一个元件、一次反射、一层铝膜，实现高斯光到环形光的转换。它未必是所有场景的最优解，但它的简洁性、高功率适应能力和宽光谱兼容性，使其成为光束整形工具箱中不可忽视的一个选项。

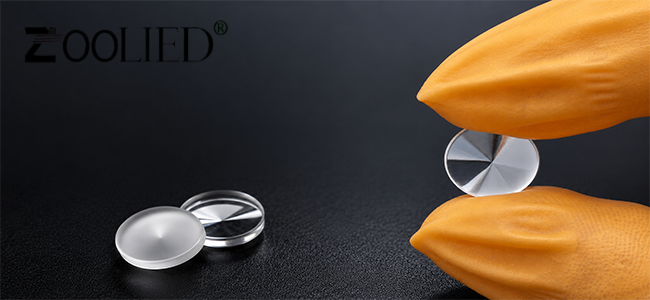

左利亚可提供：H-K9L基底、Φ10-50mm、锥角170°±0.05°、圆锥面镀保护铝膜的锥角反射镜，支持定制柱面高度与倒角尺寸。 如需样片测试或技术选型咨询，欢迎联系。
