AI光互联爆发，为什么BK7玻璃成了“刚需配件”？
2026-6-9
当AI大模型的参数规模突破万亿级别，数据中心内部的数据传输速率正从56Gbps向112Gbps甚至224Gbps狂奔。在这场算力竞赛中，一个看似传统的材料——BK7玻璃，正以“刚需配件”的身份强势回归产业链的核心视野。
一、AI光互联为何“非玻璃不可”？
要理解BK7的价值，首先要看懂AI算力面临的瓶颈。
传统的有机封装基板（如ABF基板）本质上是一种复合材料体系，由树脂、无机填料和玻纤增强层压合而成。这种材料在微观尺度上极度不均匀——树脂会吸湿膨胀，玻纤布有方向性差异，填料分布也无法绝对均匀。当AI芯片的封装面积扩大到近6000平方毫米时，这些微观不均匀性会被几何级放大，导致基板翘曲、信号完整性劣化，最终逼近有机材料的容错边界。
玻璃则提供了一个根本性的解决方案：均一性。
玻璃是均一的非晶无机材料，不吸湿，没有方向性问题，其成分在宏观和微观尺度上高度一致。这种“纯净”意味着行为的高度可预测——在温度变化、湿度变化、高频信号传输下，玻璃基板的响应是稳定且可控的。这正是AI光互联最渴求的特性。
二、BK7：光学玻璃界的“百搭款”
在众多玻璃材料中，BK7之所以成为“刚需”，源于其出色的综合性能与成本优势的平衡。
1. 宽谱透射，匹配光互联核心波段
BK7的透射范围覆盖350nm至2.0μm，横跨可见光到近红外波段。当前光模块的主力波段——850nm、1310nm和1550nm——全部落在BK7的高透射区间。对于1.6T及以上速率的光模块，BK7窗口和透镜能够将信号损耗比传统方案降低30%以上。
2. 低色散，保证信号保真度
BK7的阿贝数高达64.17，属于低色散玻璃。在多波长并行传输的光互联场景中，低色散意味着不同波长的光信号在经过光学元件后不会过度分离，从而保证了信号的完整性和接收端的信噪比。
3. 热稳定性，应对高功率挑战
AI芯片的功耗持续攀升，对封装材料的热稳定性提出了严苛要求。BK7的热膨胀系数约为7.1×10⁻⁶/K（-30°C至+70°C），与硅芯片的热膨胀系数（约2.6×10⁻⁶/K）虽有差距，但在多层精密光学系统中，其配合适当的应力缓冲结构仍能提供可靠的性能。更重要的是，BK7的杨氏模量达到82GPa，努氏硬度为610，能够为精密光学系统提供坚实的结构支撑。
4. 经济性与可获得性

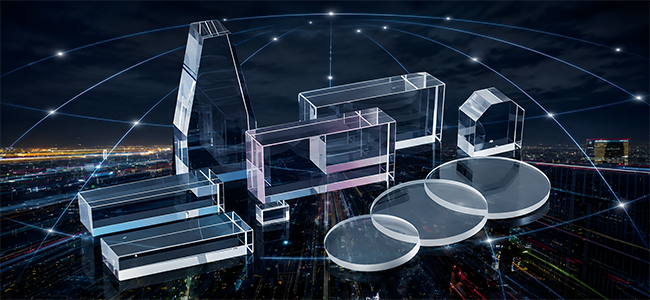

与紫外熔融石英等高端材料相比，BK7在成本和性能之间取得了最佳平衡。在需要大规模量产的光模块和光学器件领域，BK7的经济性优势使其成为工业应用的首选。全球主流光学元件供应商均提供标准化的BK7窗口片、透镜和棱镜产品，供应链成熟度极高。
三、BK7在AI光互联中的三大应用场景
场景一：光模块的光学接口
BK7精密窗口片是光模块的“标准配置”。在QSFP-DD、OSFP等封装形式的高速光模块中，BK7窗口片承担着密封保护与光学透射的双重功能。其优异的表面质量（可达10-5 scratch-dig）和低波前畸变（λ/10 per 25mm）确保了激光束的纯净输出。针对1064nm、1310nm、1550nm等特定波段，BK7窗口片可镀制增透膜，将单面反射率降至0.25%以下。
场景二：光路耦合与准直系统
在硅光引擎内部，BK7平凸透镜和平凹透镜用于光纤到芯片的光耦合。N-BK7材质在近红外波段的高透射率和可精密加工的特性，使其成为准直器和聚焦透镜的首选材料。随着共封装光学（CPO）技术的推进，透镜阵列等精密光学元件将大量采用BK7或同等性能的玻璃材料。
场景三：玻璃基板与TGV中介层
这是BK7产业链延伸最令人兴奋的方向。玻璃通孔技术需要在玻璃基板上制备微米级的垂直通孔并填充铜，实现芯片之间的电气互连。尽管目前高端半导体封装用玻璃基板仍以特种玻璃为主，但BK7凭借其成熟的加工工艺和良好的介电性能，已在光模块的玻璃载板领域占据一席之地。随着TGV成孔技术的成熟，良率可达99%以上，BK7类玻璃材料的应用边界正在不断扩展。
四、产业链格局与未来展望
从产业趋势看，2026年至2030年将是玻璃基板加速进入主流应用的关键窗口期。对于BK7及其同系玻璃材料而言，AI光互联的爆发意味着一个确定性极强的增量市场。无论是在光模块的光学接口、CPO的精密耦合系统，还是在玻璃基板的底层材料中，BK7都将扮演不可替代的角色。
结语
AI光互联的爆发，本质上是算力需求对物理传输带宽的倒逼。在这场技术竞赛中，BK7玻璃板材凭借均一性、热稳定性、宽谱透射和成本优势，成为连接光学与电学的“理想介质”。它不是最昂贵的材料，也不是性能参数最极致的材料，但它是在工程实践中经过验证的、最可靠的解决方案——而这，恰恰是工业化量产最看重的品质。
