在光学系统设计中，平凸透镜与正弯月透镜均为核心会聚元件，广泛应用于成像、激光聚焦、光路校准等场景。二者虽同属正透镜（焦距为正，会聚光线），但在结构构型、光学参数、像差特性及适配场景上存在本质差异，直接决定光学系统的成像质量、体积控制与成本优化。

一、结构与几何特征差异

1. 平凸透镜（Plano-Convex Lens）


平凸透镜为非对称单球面构型，一侧为绝对平面（曲率半径 R→∞），另一侧为向外凸起的球面，整体呈现 “平板 + 凸弧” 的形态，中心厚度大于边缘厚度，是结构最简单的正透镜类型。

几何参数特征：光焦度完全由凸球面单独贡献，焦距公式简化为f=R/(n-1)（n 为透镜材料折射率，R 为凸面曲率半径），平面无折射贡献，仅起光路稳定作用。透镜厚度均匀性高，加工工艺成熟，直径公差可达 + 0/-0.02mm，中心厚度公差 ±0.02mm。

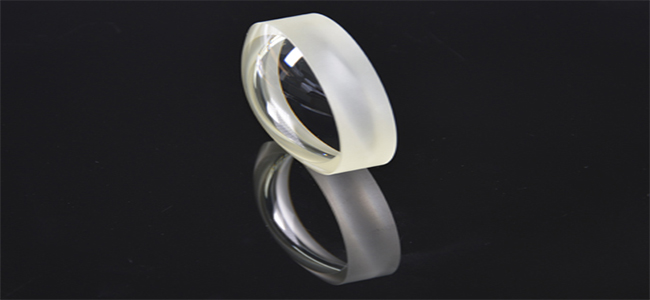

2. 正弯月透镜（Positive Meniscus Lens）


正弯月透镜为双球面非对称构型，一侧为凸面、一侧为凹面，整体呈弯月状（月牙形），核心特征是凸面曲率半径绝对值小于凹面，边缘厚度略大于中心厚度，整体仍为会聚特性。

几何参数特征：两个折射面曲率半径同号，焦距由凸面与凹面的曲率差共同决定，光焦度为双球面折射叠加结果。相比平凸透镜，正弯月透镜的厚度分布更灵活，可通过调整凹凸曲率比，适配不同焦距与像差校正需求。

二、光学原理与光线操控特性差异

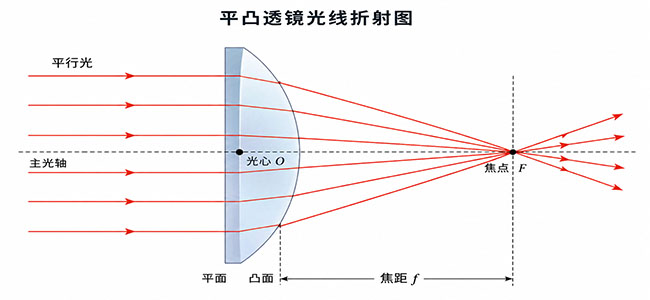

1. 平凸透镜：单向折射，光路简洁


平凸透镜的光线折射遵循 “平面稳光、凸面聚光” 的核心逻辑：

平行光从平面入射时，光线几乎不发生偏折，垂直进入透镜内部，仅在凸面出射时发生强折射，均匀会聚于焦点，球差控制简单。光线从凸面入射时，先经凸面初步偏折，平面出射时完成会聚，此时球差略有增大，因此平凸透镜不可反向使用，朝向直接影响成像精度。

其核心光学特性：折射路径单一，光线偏折均匀，杂散光少，适合基础会聚与准直场景，但单片球差校正能力有限，边缘光线焦点与近轴焦点偏差较大。

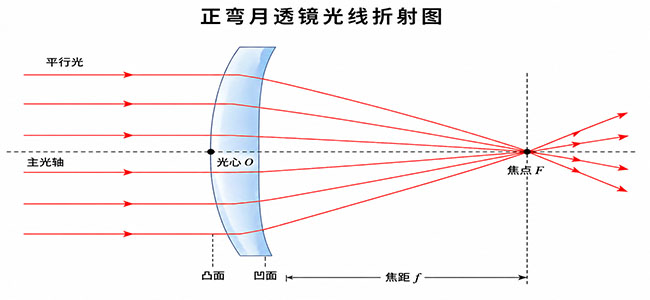

2. 正弯月透镜：双曲面微调，像差优化


正弯月透镜通过 “凸面会聚、凹面校正” 的双重折射机制操控光线：

凸面负责主要会聚功能，将平行光初步聚拢；凹面反向微调光路，抵消凸面产生的部分球面像差，实现 “会聚 + 校正” 一体化。
双球面曲率差决定焦距大小，曲率差越小，焦距越长；曲率差越大，焦距越短，可灵活适配短焦距、高数值孔径场景。

其核心光学特性：天然具备球差校正能力，单片透镜即可降低边缘光线偏折误差；主面可位于透镜外部，适配光路折叠设计，大幅缩小光学系统体积。

三、像差特性与成像质量差异

1. 平凸透镜：基础像差，适配通用场景

球面像差：单片平凸透镜球差较大，边缘光线会聚点靠近透镜，近轴光线会聚点远离透镜，光斑直径较大（如焦距 100mm 平凸透镜光斑约 240μm）。

色差：不同波长光线折射程度不同，存在轻微色差，需通过镀膜或多透镜组合校正。

适用场景：对成像精度要求一般的场景，如放大镜、基础聚光镜、简易望远镜等。

2. 正弯月透镜：低像差，适配高精度场景

球面像差：凹凸双曲面互补设计，可显著抵消球面像差，单片透镜球差仅为平凸透镜的 1/3~1/2，光斑直径可缩小至 80μm 以下，接近衍射极限。

彗差与色差：对称曲率设计可抑制彗差，搭配特殊材料（如低色散玻璃）可进一步降低色差，成像清晰度大幅提升。

适用场景：高精度成像场景，如相机变焦镜头、显微镜目镜、激光聚焦系统、高端望远镜等。

核心参数对比表
