一、传统透镜

传统透镜（球面、非球面）依托光的折射定律，通过光学材料（BK7玻璃、石英、ZnSe、CaF₂、硅等红外晶体）的曲面曲率设计，实现光束会聚、准直、成像，是各类光学系统的核心基础元件。作为应用最广泛的光学元件，传统透镜的性能直接决定系统精度，其核心优势在于工艺成熟、光谱透过率高、环境适应性强，适配可见光、近红外、远红外全波段场景。

结合左利亚的核心产品，传统透镜及配套光学元件已形成完善供应链：红外透镜采用ZnSe、CaF₂、等高精度晶体基材，经超精密研磨抛光，适配激光加工、红外热成像设备；

光学窗口片作为保护元件，搭配定制增透镀膜，实现高透光、低反射，广泛应用于半导体检测光路；

滤光片则通过精准光谱筛选，实现窄带通、截止滤波，与透镜协同完成光场净化。

但传统透镜也存在固有局限：需多片透镜胶合校正色差、球差，导致系统体积厚重；单一透镜功能单一，无法同时实现滤波、偏振调控等复合需求，难以适配微型化光电设备。

二、微纳光学

微纳光学以亚波长尺度结构为核心，打破传统透镜的物理束缚，通过微纳加工技术改造光学元件表面，实现更精准、更集成的光场调控。其核心逻辑的是：不再依赖光学元件的厚度差折射，而是通过在透镜、窗口片等基材表面制备纳米阵列结构，依托结构共振、几何相位调控光的相位、振幅、光谱，让传统光学元件实现功能升级。

当前主流微纳光学元件：

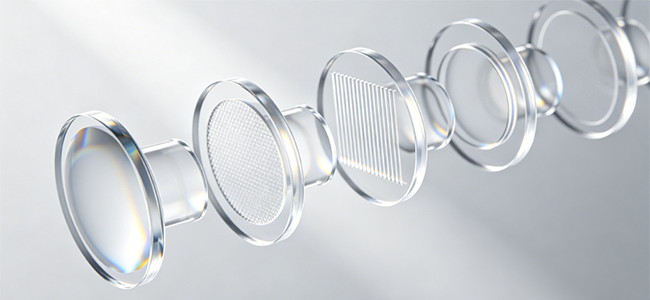

1. 超透镜（Metalens）：在光学玻璃、石英等基底表面制备纳米柱阵列，替代传统曲面透镜，厚度仅微米级，可集成消色差、偏振筛选功能，搭配滤光片结构，实现“一片集成多功能”，适配AR/VR、微型成像设备。

2. 微透镜阵列（MLA）：由大量微米级微型透镜单元排布而成，与传统透镜、滤光片协同，实现光束匀化、大视场成像，广泛用于激光匀光、机器视觉背光系统，是消费电子、半导体检测的核心集成元件。

3. 微纳改性光学元件：在传统红外窗口片、透镜表面制备微纳镀膜结构，提升透光率、降低反射损耗，同时赋予抗刮擦、耐腐蚀性，适配恶劣工业环境，尤其适用于红外传感、晶圆检测等高端场景。




三、光学元件的融合应用

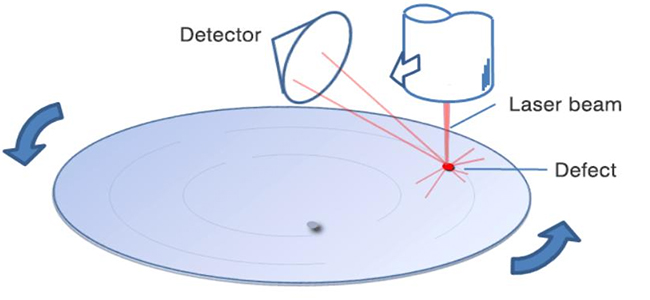

在半导体检测领域，高精度非球面透镜搭配微纳滤光片、红外窗口片，组成检测光路，实现晶圆缺陷高分辨识别；

激光设备中，传统红外透镜提供宽波段高透基底，微纳结构实现光束整形、光谱校准，提升激光加工精度；已实现“传统光学元件+微纳改性”的全链条布局，从ZnSe、CaF₂等晶体基材制备，到透镜、窗口片、滤光片的精密加工，再到微纳镀膜、纳米结构改性，形成完整产业链。

传统光学元件与微纳改性光学元件的对比表格

对比维度	传统光学元件（透镜/窗口片/滤光片）	微纳改性光学元件
结构形态	多为曲面/球面结构，体积厚重，需多片组合使用	平面化设计，厚度薄（微米级），可单片集成多功能
光学性能	透光率中等，存在一定反射损耗，需多片组合校正像差	透光率高（≥90%），反射损耗低，无需多片组合校正
适配场景	普通工业、基础光学检测，对体积、集成度要求低	高端半导体检测、AR/VR、精密仪器，适配微型化设备
量产与成本	加工工艺复杂，量产难度大，成本偏高	依托微纳加工技术，量产效率高，成本更具优势
功能特性	功能单一，仅实现聚光、滤波等基础功能	可集成偏振、滤波、波前调控等多重功能

未来，以传统精密光学元件为载体、微纳结构为赋能的融合路径，将成为高端光电领域自主替代的核心方向，推动光学技术在更多高端场景落地。
