平凹反射镜（Plano-Concave Mirrors）是一种具有平面和凹面两个光学表面的反射镜，在激光技术、光学测量和成像系统中发挥着重要作用。与普通球面镜不同，这种非对称结构设计使其在光束整形、发散控制和光学系统紧凑化方面展现出独特优势。

结构特性与光学原理
平凹反射镜的一侧为精确抛光的凹球面，另一侧为光学平面，这种特殊结构使其同时具备反射和发散功能。当平行光束入射到凹面时，反射光线会呈现发散特性，其发散程度由凹面的曲率半径决定。根据几何光学原理，平凹反射镜的焦距f与曲率半径R的关系为f=R/2，负号表示其具有发散作用。这种特性使其在需要光束扩展的光学系统中具有不可替代的作用，例如在激光扩束系统、光学谐振腔和照明系统中广泛应用。

制造工艺与性能控制
高质量的平凹反射镜制造涉及精密光学加工技术。首先选用低膨胀系数的光学玻璃或熔石英作为基底材料，通过金刚石车削或精密研磨形成凹球面，表面粗糙度通常控制在λ/10以下（λ=632.8nm）。为提高反射率，凹面需镀制金属反射膜（如铝、银或金）或介质高反膜。值得注意的是，平面侧的加工精度同样关键，其面形误差需小于λ/4，以避免引入不必要的波前畸变。现代磁流变抛光技术可将表面粗糙度控制在1nm以下，使散射损耗降至0.2%以下。


典型应用与技术进展
在激光技术领域，平凹反射镜常用于谐振腔设计。将平面侧朝向激光工作物质，凹面作为输出耦合镜，可有效控制模场分布并提高光束质量。在光谱仪中，平凹反射镜用于补偿光学系统的像散，提高光谱分辨率。此外，通过引入超表面技术，科研人员已开发出超薄平凹反射镜，其厚度仅为传统镜片的1/10，为微型光学系统集成提供了新思路。

左利亚光学反射镜用于光学仪器中的光反射。它们具有高度抛光的表面以反射光线。反射面通常采用反射材料处理。一些材料包括硼硅酸盐玻璃 (BK7)；铜，因其高导热性而用于高功率应用；熔融石英适用于中等功率的激光器或不断变化的环境条件；镍适用于需要同时抵抗热损伤和物理损伤的应用。

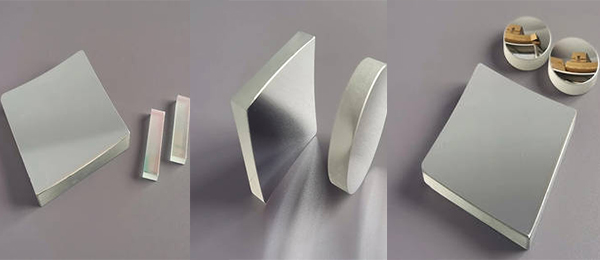

Zoolied 提供各种光学反射镜，例如铝镀膜镜、N-BK7（H-K9L）、硅镜、平凹镜和单晶 Caf2 镜。紫外线 (UV)、可见光或红外线 (IR) 均有多种防反射涂层可供选择。Zoolied 还提供标准和高精度反射镜，包括圆形、矩形、楔形镜和定制形状和尺寸，以及不同的光学反射镜、熔融石英、蓝宝石、硒化锌、锌和红外晶体。您是否正在寻找理想的光学反射镜制造商和供应商？我们以优惠的价格提供广泛的选择，以帮助您发挥创意。所有反射镜均保证质量。如果您有任何疑问，请随时与我们联系。
