左利亚光学 一《光学柱面透镜》
2025-7-25

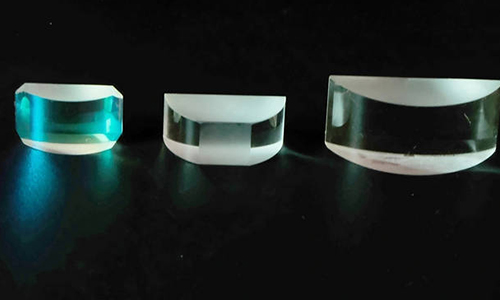

柱面透镜是一种光学透镜，它将光线聚焦在直线上而非点上。平凸圆柱透镜由一个平面和一个凸圆柱面组成。常用于将平行或发散的光束聚焦到一条直线上，或改变图像的纵横比。
柱面透镜的基本特性
柱面透镜是一种具有圆柱形表面的光学元件，与常见的球面透镜不同，它仅在一个维度上具有曲率，而在与之垂直的维度上曲率为零。这种独特的几何特性使柱面透镜能够实现非对称的光学变换，专门用于需要在一个方向上改变光束特性而保持另一方向不变的场合。根据表面形状，柱面透镜可分为平凸柱面透镜、平凹柱面透镜、双凸柱面透镜和弯月形柱面透镜等多种类型。
光学原理与成像特性
柱面透镜的光学行为遵循折射定律，但由于其非对称结构，其成像特性与球面透镜有显著差异。当平行光束入射到凸柱面透镜时，在曲率方向会聚焦成一条焦线，而在无曲率方向则保持平行传播。这种特性使得柱面透镜特别适合用于将点光源转换为线光源，或者校正光学系统中的像散问题。柱面透镜的焦距计算公式与球面透镜类似，f = (n-1)/R，其中n为材料折射率，R为柱面曲率半径，但需注意此公式仅适用于柱面的曲率方向。
应用领域
柱面透镜在众多领域发挥着不可替代的作用。在激光技术中，它们用于激光二极管的光束整形，将椭圆光斑转换为圆形光斑；在条码扫描系统中，柱面透镜产生扫描线并收集反射光；在显示技术中，用于背光模组的线光源生成；在光学测量领域，用于像散校正和波前整形。此外，柱面透镜组合还可用于实现非对称放大率的光学系统，在半导体检测、材料加工和医疗设备中都有广泛应用。随着精密光学的发展，柱面透镜在虚拟现实、增强现实等新兴领域也展现出重要价值。
#柱面透镜 #定制柱面镜 #柱面镜加工
柱面透镜的基本特性
柱面透镜是一种具有圆柱形表面的光学元件，与常见的球面透镜不同，它仅在一个维度上具有曲率，而在与之垂直的维度上曲率为零。这种独特的几何特性使柱面透镜能够实现非对称的光学变换，专门用于需要在一个方向上改变光束特性而保持另一方向不变的场合。根据表面形状，柱面透镜可分为平凸柱面透镜、平凹柱面透镜、双凸柱面透镜和弯月形柱面透镜等多种类型。
光学原理与成像特性
柱面透镜的光学行为遵循折射定律，但由于其非对称结构，其成像特性与球面透镜有显著差异。当平行光束入射到凸柱面透镜时，在曲率方向会聚焦成一条焦线，而在无曲率方向则保持平行传播。这种特性使得柱面透镜特别适合用于将点光源转换为线光源，或者校正光学系统中的像散问题。柱面透镜的焦距计算公式与球面透镜类似，f = (n-1)/R，其中n为材料折射率，R为柱面曲率半径，但需注意此公式仅适用于柱面的曲率方向。
应用领域
柱面透镜在众多领域发挥着不可替代的作用。在激光技术中，它们用于激光二极管的光束整形，将椭圆光斑转换为圆形光斑；在条码扫描系统中，柱面透镜产生扫描线并收集反射光；在显示技术中，用于背光模组的线光源生成；在光学测量领域，用于像散校正和波前整形。此外，柱面透镜组合还可用于实现非对称放大率的光学系统，在半导体检测、材料加工和医疗设备中都有广泛应用。随着精密光学的发展，柱面透镜在虚拟现实、增强现实等新兴领域也展现出重要价值。
#柱面透镜 #定制柱面镜 #柱面镜加工
