窗口片的平行度：10弧秒和30弧秒的鬼像差异
2026-9-28
在激光系统或精密成像光路中，窗口片常常被视为一个“透明且无害”的存在。它保护传感器、隔离环境，似乎并不参与成像。然而，当一束高能量激光穿过一个本应平行的窗口片时，在特定角度下，你会看到一个不该出现的光点——这就是鬼像。
对于大多数常规应用，窗口片的平行度通常指定为30弧秒甚至1弧分。但在高精度激光系统中，工程师往往会要求将平行度收紧到10弧秒以内。这20弧秒的差距，究竟在鬼像行为上意味着什么？成本翻倍的背后，是否真的带来了系统性能的实质提升？
左利亚在光学窗口片的加工与检测中，经常遇到客户提出这个问题。本文从左利亚的工程实践出发，把这个问题拆开讲清楚。
平行度与鬼像的物理关联
窗口片的“平行度”描述的是两个光学表面之间的角度偏差。理想情况下，两面应该绝对平行，但实际加工中总会存在微小的楔角。
鬼像的产生源于菲涅尔反射。即使是镀了增透膜的窗口片，其表面仍会残留约0.1%~0.5%的反射率。当主光束穿过窗口片时，前后表面各产生一次微弱反射。这两束反射光如果非常接近，就会在探测器或人眼处形成干涉条纹或可辨识的鬼像。
这里的关键参数是反射光的角分离度。窗口片的楔角越小（平行度越高），前后表面反射光之间的夹角就越小，鬼像与主光束在空间上的重叠程度就越高。
10弧秒与30弧秒的鬼像差异
弧秒是一个极小的角度单位。1弧秒约等于0.00028度，也约等于在1公里距离上5毫米的偏移。
为了直观理解，我们引入一个经典的光学近似公式：当光线穿过楔角为 α、折射率为 n 的窗口片时，透射光束的偏向角 δ 约为：
δ ≈ (n - 1) · α
对于常见的BK7或熔融石英（n≈1.5），这个公式简化为 δ ≈ 0.5α。
假设一块厚度为3mm的窗口片，前后表面的反射光在出射时的角分离量约为 2α（光线往返两次穿过介质）。我们来对比两种平行度下的鬼像行为：
平行度 30弧秒：
楔角 α = 30弧秒
前后表面反射光的角分离 ≈ 60弧秒 = 1弧分
在距离窗口片1米处的探测器上，两个鬼像光斑的空间分离约为 0.3毫米
平行度 10弧秒：
楔角 α = 10弧秒
前后表面反射光的角分离 ≈ 20弧秒
在1米处，鬼像分离约为 0.1毫米
从数字上看，差距似乎只有0.2毫米。但在实际激光系统中，这个差距决定了鬼像是否会被聚焦回激光谐振腔，或者是否会被耦合进光纤的纤芯。
当鬼像“侵入”关键区域
在高功率激光加工头中，窗口片通常垂直于光路放置以最小化像散。此时，窗口片前后表面的反射光会沿原路返回。如果平行度是30弧秒，返回的鬼像光斑在激光器输出镜上的偏移量可能只有零点几毫米——这个光斑依然落在激光晶体的有效区域内，形成寄生振荡或光学反馈，导致激光输出不稳定甚至损坏晶体。
而10弧秒的窗口片将鬼像进一步推离光轴，虽然偏移量更小，但配合适当的倾角安装，可以让鬼像更彻底地脱离激光增益介质。对于光纤激光器而言，回光返照是致命的，因此窗口片的平行度往往被收紧到10弧秒甚至5弧秒。
在精密成像系统中，情况则相反。高平行度的窗口片（10弧秒）确保透射波前畸变更小，成像不会产生重影或模糊。但如果系统中有强光源（如激光照明），高平行度反而让鬼像更靠近主像，更难通过空间滤波去除。此时，工程上有时会刻意引入一个较大的楔角（不再是平行窗口，而是楔形窗口），将鬼像完全推离视场。
左利亚的制造与检测实践
从左利亚的加工经验来看，将平行度从30弧秒提升到10弧秒，意味着抛光工序的时间显著增加，对夹具刚性和环境振动的控制要求也更为苛刻。成本上升是必然的。
检测方面，自准直仪是测量窗口片平行度的常用工具。视觉自准直仪的分辨率约为1弧秒，电子自准直仪则可以达到更高的精度。左利亚在10弧秒级别窗口片的检测环节中，通常需要在恒温环境下进行，并对操作人员的经验有较高要求。

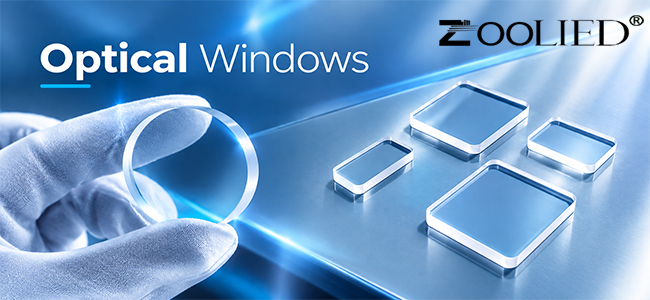

左利亚目前可提供的平行窗口片与楔形窗口片系列，覆盖了从常规30弧秒到高精度10弧秒的平行度区间，同时也可根据系统回光敏感度定制特定楔角。
选型建议：不要盲目追高
优先保证透射光束质量的应用——如精密干涉仪、高分辨率成像镜头中的保护窗口——10弧秒的平行度是合理选择。它能最小化透射波前的角偏差，确保成像几何精度。
对鬼像和回光敏感的应用——如高功率光纤激光传输、激光测距接收前端——需要权衡。如果系统空间允许，一个楔角明确控制的楔形窗口（而非简单的高平行度平行窗口）往往是更彻底的解决方案。楔形窗口将鬼像以确定的角度投射到远离主光路的方向，而不是仅仅让它“偏移一点点”。
常规工业与科研场景——如普通传感器保护、非相干光照明系统——30弧秒的平行度已经完全足够。将指标收紧到10弧秒带来的成本增加，并不会在系统性能上产生可感知的回报。
如需了解左利亚平行窗口片、楔形窗口片的具体规格与选型支持，欢迎访问左利亚官网或联系我们的工程团队。
