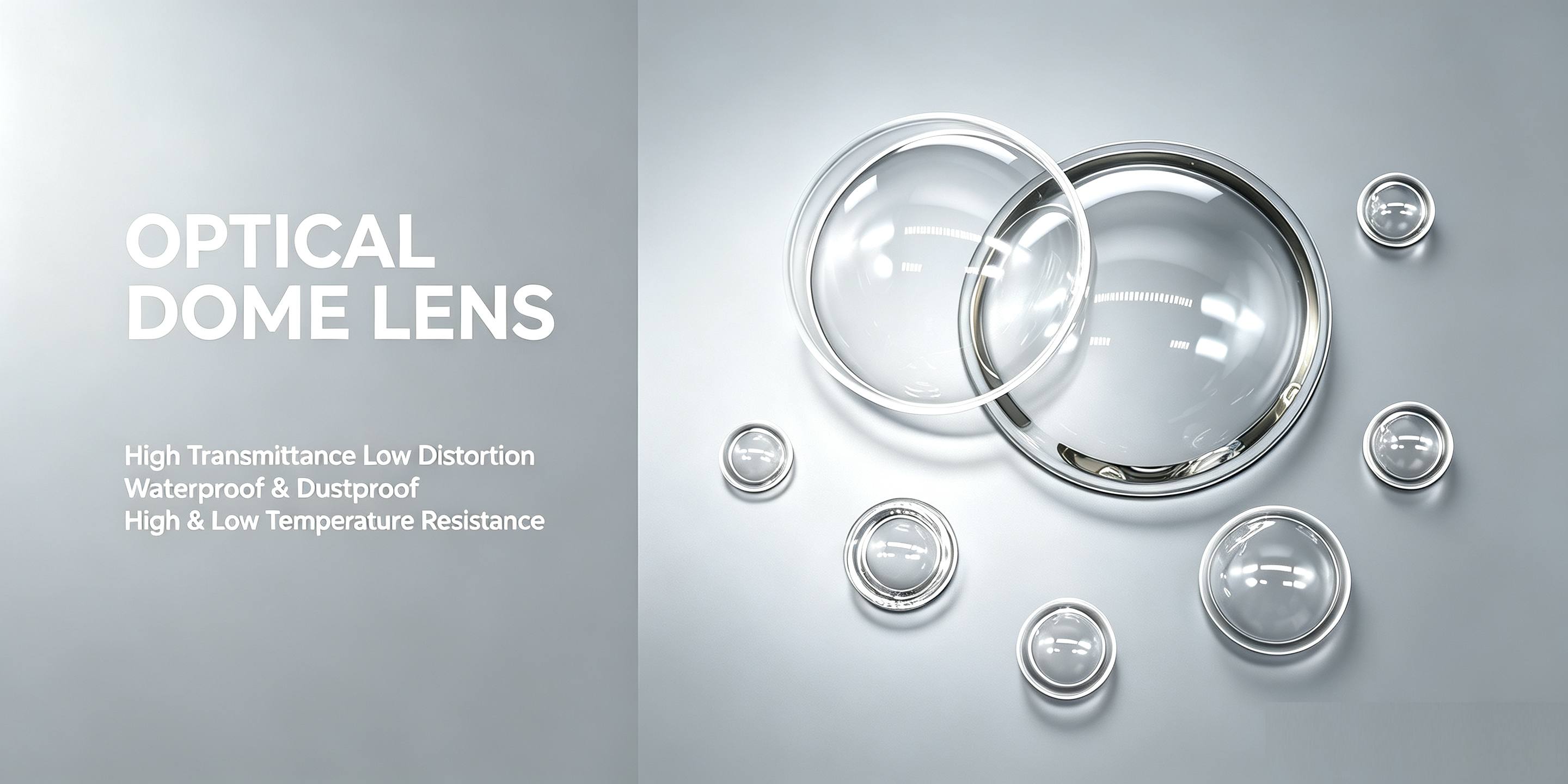

光学球罩是一种具有同心球面结构的半球形或超半球形光学元件，通常安装在光电系统最外层，承担着保护内部精密光学组件与维持系统成像性能的双重使命。与平面窗口片相比，球罩的球形设计使其能够在大角度入射光场景下保持均匀的光学性能，广泛应用于水下摄像机、无人机光电吊舱、导弹导引头及航空航天遥感设备等领域。

一、 核心特性与关键指标

光学球罩的技术要求涵盖光学性能、几何精度与环境适应性三个维度。

在光学性能方面，透光率是首要指标。不同基材对应不同工作波段：K9光学玻璃在350nm-2000nm波段具有优异透过率，适用于可见光及近红外应用；熔融石英（如JGS1）则因低热膨胀系数和耐高温特性，成为紫外波段及高功率激光系统的首选；蓝宝石（莫氏硬度9级）凭借宽波段透射和高抗冲击性，常用于军事与航天领域。镀膜技术可进一步提升性能——增透膜可将双面透过率提升至97%以上，而防水膜、导电膜等特种膜层则满足自清洁或电磁屏蔽需求。

在几何精度方面，球罩的核心难点在于“同心度”控制。理想球罩的内外球心需严格重合，以确保各点厚度一致，避免引入额外像差。行业标准对表面疵病、面形精度（如局部ΔN<10@633nm）、壁厚均匀性及偏心度均有明确分级，精密级产品表面粗糙度可控制在0.5nm以下。此外，环境适应性指标如高低温循环、盐雾耐腐蚀性也需纳入考量。

二、 选型标准与考量维度

选型应遵循“应用场景—性能需求—成本约束”的递进逻辑。

根据工作波段选择基材：紫外波段优先熔融石英；可见/近红外波段选用K9、BK7等光学玻璃成本更低；红外波段则需考虑硅、锗或硫化锌等材料。

根据力学环境确定强度等级：高速飞行器或深海设备需选用蓝宝石或厚壁球罩（建议厚度≥4mm），并关注抗冲击参数；常规户外观测则可选用成本较低的PC或PMMA高分子材料。

匹配精度等级与预算：高分辨率成像系统需选择面形精度λ/4以上、表面光洁度20/10的精密级产品；而对于非成像传感用途，精度要求可适当放宽。

关注定制化能力：多数应用需配套镀膜设计与特定外形尺寸（直径范围通常为10mm至300mm），应评估供应商在同心度控制、边缘处理及批量一致性方面的工艺水平。

总之，光学球罩的选型是光学设计、机械强度与环境工程的综合权衡。明确系统的工作波段、使用环境及像差容限，是科学选型的关键前提。
