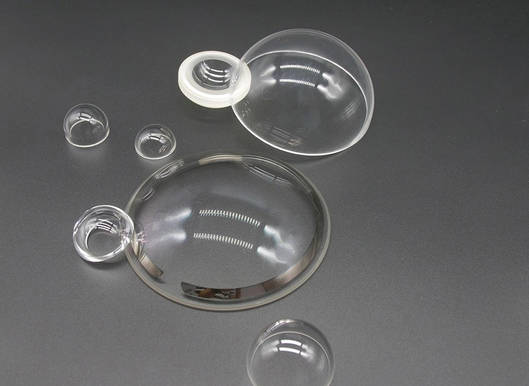

光学球罩作为光学探测、成像系统的核心防护部件，兼具透光、密封、抗压功能，选型需兼顾光学性能、力学强度、环境适配性与安装精度，避免因参数错配导致成像畸变、透光衰减或结构失效。本文从核心技术维度，梳理标准化选型思路，助力精准匹配应用场景。


一、匹配光学波段，锁定基材类型

基材是决定透光性能的核心，需优先贴合系统工作波段。可见光场景首选BK7光学玻璃，300nm-2μm波段透光率超90%，成本适中、加工精度易保障；紫外探测选用紫外熔融石英，可覆盖185nm短波，耐紫外老化无黄变；红外热成像、激光探测场景，优先选用蓝宝石、锗、硫化锌等红外基材，兼顾红外透光性与表面硬度。同时需核算折射率匹配度，避免球罩与光学系统折射率差过大引发像差，保障成像清晰度。

二、严控结构精度，消除光学畸变

球罩同心度、等厚性直接影响光路稳定性，高精度场景需满足：内外球面同心度误差≤0.02mm，厚度公差控制在±0.05mm，避免局部厚度不均导致光线偏折、成像模糊。口径需适配探测器视场，半球形球罩可实现无盲区广角探测，适配云台相机、全景探测设备；同时兼顾壁厚设计，壁厚不足易抗压失效，过厚则加剧光吸收损耗，需在强度与透光性之间找到平衡点。

三、适配工况环境，强化防护性能

户外、水下、航空航天等严苛环境，需重点考核力学与耐候性。室外防尘防刮场景，优先选用莫氏硬度≥9的蓝宝石基材；水下、高压环境，需核算抗压强度，选用熔融石英等高强度材料，搭配密封结构设计；高低温交变场景，优选热膨胀系数低的基材，避免温差导致开裂、透光率骤降。建议搭配增透膜（AR膜），可见光波段可将表面反射率降至1%以下，大幅提升进光量。

四、匹配安装接口，保障长期可靠性

选型收尾需核对安装尺寸、密封方式，球罩边缘加工需适配法兰压紧结构，保证密封无渗漏。批量应用需兼顾加工一致性，避免单件公差影响系统适配。

综上，光学球罩选型需遵循“波段定基材、精度控结构、工况选防护、安装合接口”的逻辑，兼顾光学性能与工程实用性，实现防护与成像的双重最优。
