如何选择一款合适的柱面镜：从核心参数到应用场景的系统选型指南
2026-2-12
在激光光束整形、光纤耦合及精密检测等光学系统中，柱面镜承担着一维放大与像散校正的关键功能。与球面镜的对称聚焦不同，柱面镜仅在垂直于圆柱轴线的方向上具有光焦度，这一特性使其选型逻辑具有独特的维度。本文从材料、形状、精度及镀膜四个层面，解析柱面镜选型的决策路径。
一、波长定材质：透过率与热稳定的首要约束
选型的第一优先级是匹配工作波段。熔融石英在紫外至近红外（185-2100nm）区间透过率极高，且热膨胀系数低于普通玻璃，是ArF准分子激光或半导体检测的理想选择。光学玻璃（K9/BK7）在350-2000nm可见近红外波段性能优异且成本较低，适用于常规工业激光与照明系统。对于中红外（2-16μm）应用，须选用硒化锌（ZnSe）或单晶硅材质。若涉及反射式光路，则应选择柱面反射镜并根据波长配置镀金膜（红外）或保护铝膜（可见光）。

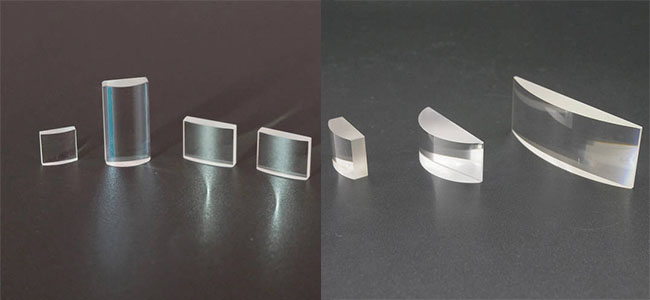

二、形状定功能：聚焦/发散与光束整形的逻辑
柱面镜的外形决定了其对光束的作用方式。平凸柱面镜可将准直光束聚焦为线斑，或将点光源发散为扇面；平凹柱面镜则用于发散光束或扩展线宽。需特别注意方向性规则：为最小化球差，准直光应从曲面入射以聚焦成线；线光源需从平面入射以实现准直。在激光二极管整形场景中，常采用一对正交布置的柱面镜，其焦距比需严格等于快慢轴发散角之比，间距则依据后焦距差计算。
三、公差定精度：表面质量与偏心量的量化选择
柱面镜的制造难度高于球面镜，其公差等级直接影响系统波前质量。对于一般工业应用（如照明、条码扫描），表面光洁度60-40、面型精度λ/2、偏心小于3-5弧分即可满足需求；而精密成像或高功率激光则需将指标提升至光洁度20-10、面型λ/10、偏心优于30秒，此时基片材料往往同步升级为熔石英以降低应力双折射。尺寸公差方面，高精度定制可达±0.01mm，而现货标准件通常为+0.0/-0.1mm。
四、镀膜定效率：增透与抗损伤的边际增益
未镀膜柱面镜因菲涅尔反射会产生单面约4%的损耗。宽带增透膜（如400-700nm AR）可将剩余反射降至1%以下；激光线镀膜（如1064nm高损伤阈值膜）可承受4J/cm²@10ns脉冲。高功率场景还需配套水冷镜座以抑制热透镜效应。
综上，柱面镜选型并非孤立参数对比，而是波长-形状-精度-镀膜的链式决策。首先明确系统的波段、功率与像差容限，再反向推导各维度指标，方能在现货目录与定制方案中做出最优平衡。
