在光谱仪的光学系统中，窗口元件远非简单的透明隔板，其材料特性与几何设计直接影响光的传输质量与系统的测量精度。H-K9L台阶窗口，作为一种特殊构型的光学组件，正是为满足光谱分析中特定且严苛的技术需求而设计，在提升仪器性能方面扮演着不可替代的角色。


H-K9L是中国光学玻璃标准中的一种冕牌玻璃，其编号中的“H”通常代表具有更高的均匀性与一致性。它具有优异的光学性能：在可见光至近红外波段（约350nm-2.0μm）具有高透过率、良好的化学稳定性和适中的硬度。相较于普通K9玻璃，H-K9L在折射率的一致性、内部杂质及气泡控制上更为严格，确保了作为光谱窗口时不会引入额外的杂散光或波前畸变，为精确的光谱测量提供了纯净的“光学门户”。

核心作用：台阶设计的精密功能

“台阶窗口”是其功能精髓所在。这种窗口并非等厚，其表面被加工成一个或多个具有精确高度差的台阶平面。这一独特设计赋予了它多项关键功能：

内置参考与自校准功能：这是台阶窗口最核心的作用。在傅里叶变换红外光谱仪等设备中，光路可通过窗口的不同厚度区域。已知厚度台阶的H-K9L材料本身会在光谱中产生特定的干涉条纹或吸收特征。仪器通过快速切换测量光路通过不同台阶，或利用双光路同时测量，可以将这些已知信号作为实时内标，自动补偿因环境温度、压力波动或光源漂移引起的基线变化，极大提升了长期测量的稳定性和重复性。

抑制寄生干涉：在红外等长波段测量中，平行平面窗口本身会像一个法布里-珀罗标准具，产生不希望有的周期性干涉条纹，叠加在样品光谱上形成干扰。台阶窗口的非均匀厚度设计破坏了这种相干条件的空间一致性，从而有效平滑和抑制了这些寄生干涉，获得更干净、更真实的光谱背景。

实现多光路集成与空间编码：在紧凑型或专用光谱仪设计中，一个台阶窗口可以服务于多个独立的光学通道。不同厚度的台阶区域可对应样品的不同测量点位或不同的参考光路，实现了光学元件的功能集成与空间复用，简化了系统结构。

工艺挑战与应用领域

制造H-K9L台阶窗口是精密光学加工的体现。各台阶的厚度公差需达微米甚至亚微米级，所有光学表面需达到高光洁度（通常优于λ/4）并镀制宽带增透膜，以最小化反射损耗。其应用主要集中于对稳定性和精度要求极高的领域，如环境监测用非分散红外气体分析仪、工业过程在线激光光谱仪、以及部分高精度实验室傅里叶变换红外光谱仪。

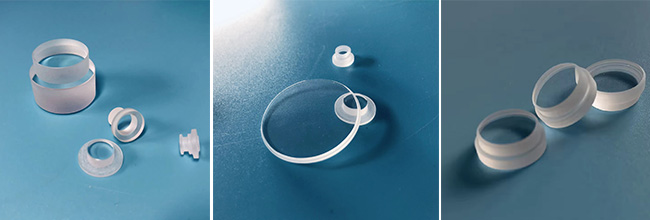

H-K9L台阶窗口将基础光学材料的卓越性能与巧妙的机械设计融为一体，从一个被动透光的“窗口”，转变为一个主动参与光谱校准与质量控制的“智能组件”。它虽不起眼，却以精密的物理结构，解决了光谱仪在实际应用中面临的漂移与干扰等核心难题，是光谱分析技术追求高精度、高可靠性的关键支撑技术之一。我司可按客户要求制作不同规格的台阶窗口，欢迎咨询。
